LMZD2-10电流互感器
发布时间：2021-03-15 13:09
来源：www.shyongshang.com
作者： admin
LMZD2-10型电流互感器
概述
LMZD2-10型户内母线式电流互感器，供额定电压10KV及以下，频率为50HZ的交流电路中作电流、电能测量及继电保护用。

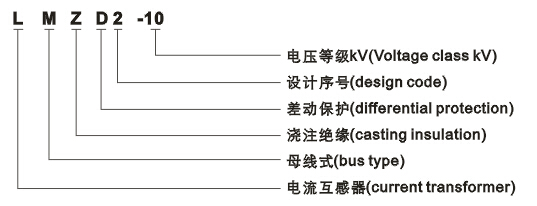

型号含义
结构简介
本型电流互感器为母线式穿墙结构；铁心为圆环形，二次绕组均匀地绕在铁心上，用环氧树脂浇注成型，浇注体固定在铝合金的穿墙面板上，其上有名牌，接地螺栓及四个安装孔
技术参数
1.产品性能符合IEC标准和GB1208-87《电流互感器》
2.额定绝缘水平：12/42/75KV
3.额定二次电流：5A，1A

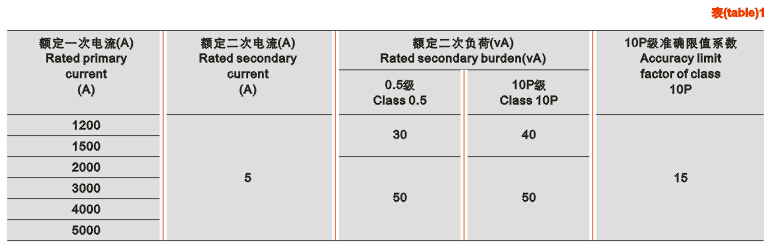

4.额定一次电流、准确级、额定输出及额定短时电流见表
5.局部放电水平符合GB1208-1997《电流互感器》标准
6.污秽等级：II级

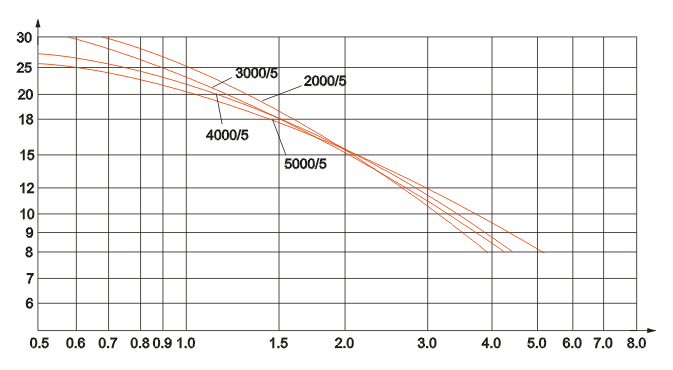

10P级准确限值系数

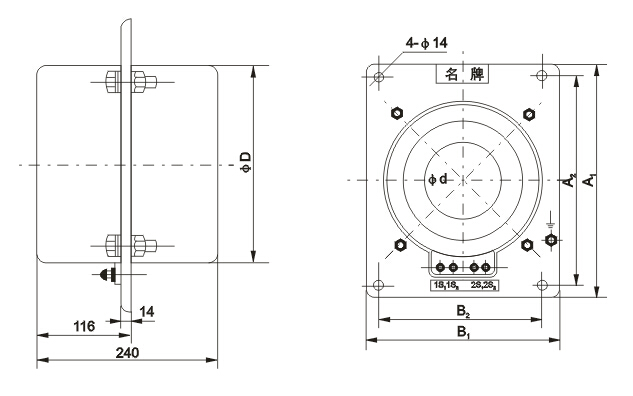

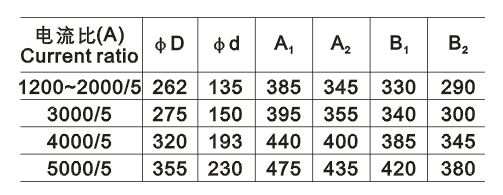

外形尺寸
