概述

JSZW3-3、6、10电压互感器为户内环氧树脂浇注半封闭结构，适用于交流50HZ电压为3、6、10KV中性点非有效接地电力系统中作电压，电能测量及继电保护用，根据安装方式不同，该产品又分为A型和B型两种。



型号含义



结构

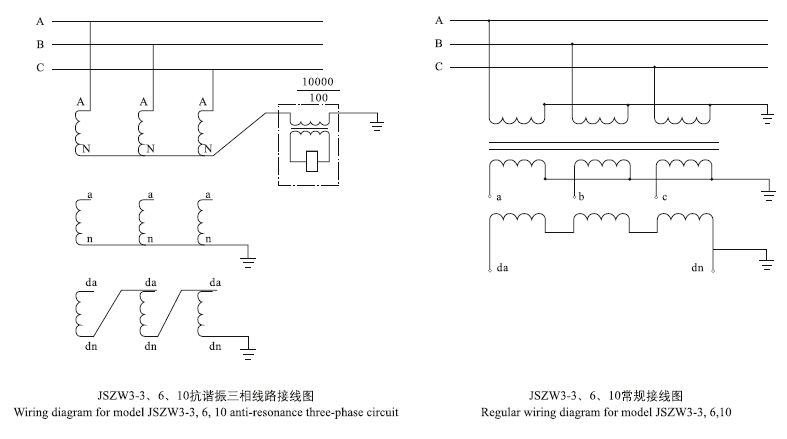

本型电压互感器为半浇注式，体积小，气候适应性强，互感器铁芯采用带有旁铁轭的芯式结构，采用优质冷轧硅钢片叠装成长方形，露在空气中，其一次、二次及剩余电压绕组同心地绕在一起，用环氧树脂浇注成型，三相浇注体固定在一起，一次绕组，A端为全绝缘，另N端为非全绝缘。其接线图见图1：根据安装方式本产品分为A型和B型。A型产品为侧面安装，安装孔在铁芯夹件上，B型产品有安装底座，靠底座来坚固产品。



技术参数

1.产品标准：GB1207-2006《电压互感器》

2.技术参数见表

型号	额定电压比	级次组合	额定输出					极限输出	耐电试验
			0.2	0.5	1	3	6P		一次绕组 感应耐压	二次绕组 工频耐压
JSZW3-3	3000/√3/100/√3/100/3	0.5/6P 1/6P 3/6P		90	150	300	75	600	18	2
JSZW3-6	6000/√3/100/√3/100/3			150	240	600	100	1000	23	2
JSZW3-10	10000/√3/100/√3/100/3								32	2

3.产品表面爬电比距满足II级污秽等级

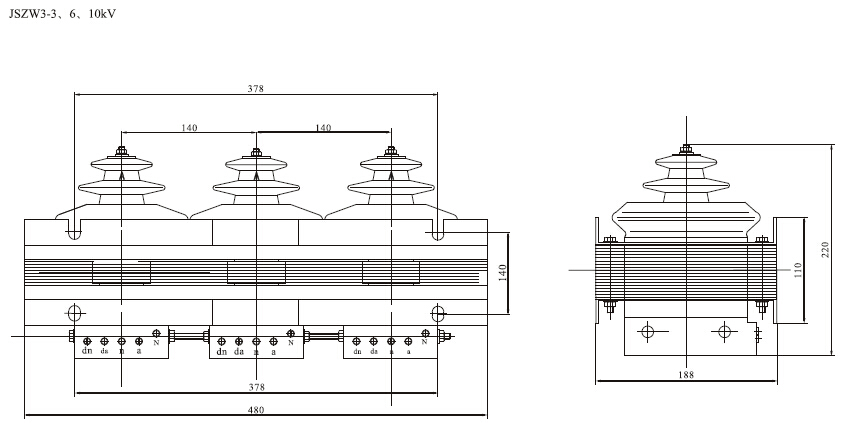

外形及安装尺寸图
