起重机控制台QT2B QT4 QT8 QTF系列 联动控制台

发布时间：2019-08-22 14:56 来源：www.shyongshang.com 作者： admin

适用范围

       QT2B QT4 QT8 QTF系列起重机控制台主要用于交流50HZ（60HZ），380V（440）及以下的控制电路中，控制起重运输机械的电动机起动、调速、制动及换向。

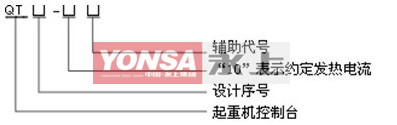

型号含义


结构特征及工作原理
控制台的结构是由左、右控制箱及座椅（选购）组成。控制台操作杆通过齿轮传动带动凸轮轴转动，达到触头关合要求，前后、左右的位置可满足实际使用的要求分为1~6档，每台控制台可以同时控制四个机构触头组，分别控制起升机构、大车机构、小车机构（变幅机构）、回转机构等，每个触头组可以安装多只触头，触头数见表1。QT4、QTf起重机控制台设有自动复位机构。
表1



型号

QT2B

QT4

QT8

QTF

触头数（较多）

12

8

14（起升机构）

8

档位（较多）

6

5

6

5
性能及技术数据
4．1、控制台适用于下列工作条件：
a、周围空气温度，上限值+40℃，下限值-5℃，24小时内平均值不超过+35℃；
b、安装地点空气清洁，在+40℃的较高温度下相对湿度不超过50%，较低温度下相对湿度可以提高；
c、安装地点的海拔高度不超过2000m；
d、垂直安装，倾斜度不超过5°；
e、供电电网质量合格，进线电压波动范围不超过额定电压值的&viewmn;10%；
f、控制台的污染等级为3级，安装类别为III类; g、控制台外壳的防护等级为lp30。
4．2、控制台额定型工作电流见表3
表3

型号

QT2B

QT4

QT8

QTF

额定工作电流（A）

2．6

2．6

2．6

1
4．3、控制台适用于断续工作制，其基本负载因素为40%，额定操作频率手柄操作力见表4
表4

型号

QT2B

QT4

QT8

QTF

操作频率（次/h）

600

1200

1200

300

操作力（N）

≤30

≤25

≤25

≤30
4．4、控制台的电寿命和机械寿命见表5
表5

型号

QT2B

QT4

QT8

QTF

机械寿命（万次）

300（150触头机构）

300

300

300

电寿命（万次）

100

100

100

60
注：操作手柄从零位向一个方向运行至终端，再返回零位为一次，机械寿命数值应在操作四个方向上平均分配。
外形尺寸和安装尺寸
见图1和表2

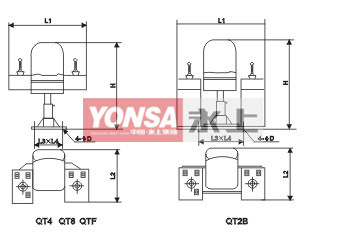

图1


型号

L1

L2

H

L3×L4

D

QT2B

908

760

1043

600×280

Ф12

QT4

900

760

990

270×150

Ф11

QT8

852

760

990

270×150

Ф11

QTF

750

500

980

270×150

Ф11

使用与保养
6．1、开箱检查：外观是否完整无损、操作机构是否灵活、零位自锁是否可靠、接线与电气原理图是否一致。
6．2、带有零位自锁的控制台必须有手指拉起自锁杆后才能操作。严禁未拉起自锁杆强制操作。
6．3、一般情况下每年对控制台的触头进行清理一次，在清理触点时，可用棉工醮无水酒精擦洗。定期检查操作机构和触头机构的紧固件。
运输、储存条件
7．1、在运输和储存当中应防雨雪侵袭，储存地点应空气流通、干燥。
7．2、在运输和储存过程中，控制台的温度条件为-25~+55℃，短时（24h）温度可达+70℃。
